ちょっと、そこ！のサプライヤーとしてタービンシェーフベアリング、私はこれらの重要なコンポーネントとのかなりの経験を持っています。タービンシャフトベアリングは、タービンの滑らかな動作に重要な役割を果たしており、適切な検査方法を配置することが非常に重要です。このブログでは、タービンシャフトベアリングの重要な検査方法のいくつかを共有します。
目視検査
最初で最も基本的な検査方法は視覚的な方法です。ベアリングをよく見るだけで、どれだけ学ぶことができるかに驚くでしょう。クラック、チップ、過度の摩耗など、明らかな損傷の兆候をチェックすることから始めます。あらゆる変色のためにベアリングの表面を見てください。これは過熱を示す可能性があります。また、問題を引き起こす可能性のあるバリや粗い斑点については、エッジとコーナーを確認してください。
目視検査を行うときは、虫眼鏡やボアスコープを使用してよく見ることをお勧めします。これは、肉眼では見えないかもしれない小さな亀裂やその他の欠陥を見つけるのに役立ちます。また、ベアリングハウジングもチェックすることを忘れないでください。腐食、変形、または不整合の兆候を探します。
寸法検査
次は次元検査です。タービンシャフトベアリングの寸法は、適切な機能に重要です。ベアリングに正しい内径、幅、その他の重要な寸法があることを確認する必要があります。指定された寸法からの逸脱は、不適切な適合、摩擦の増加、早期摩耗などの問題につながる可能性があります。
寸法検査を実行するには、マイクロメートル、キャリパー、ゲージなどのツールを使用できます。複数のポイントで寸法を測定して、精度を確保します。測定値をメーカーの仕様と比較します。重要な逸脱が見つかった場合、ベアリングを交換する必要があるかもしれません。
クリアランス測定
クリアランス測定は、ベアリング検査のもう1つの重要な側面です。ベアリングとシャフトの間のクリアランスは、タービンの潤滑と全体的な性能に影響します。クリアランスが多すぎると、過度の振動と騒音が発生する可能性がありますが、クリアランスが少なすぎると過熱や発作につながる可能性があります。
ベアリングクリアランスを測定する方法はいくつかあります。 1つの一般的な方法は、フィーラーゲージ法です。これには、ベアリングとシャフトの間に異なるポイントでシャフトの間に触覚ゲージを挿入し、適合できるゲージの厚さを測定することが含まれます。別の方法は、より正確な測定を提供するダイヤルインジケータ法です。
潤滑検査
適切な潤滑は、タービンシャフトベアリングの寿命に不可欠です。潤滑剤の品質と量を確認する必要があります。汚れ、水、金属粒子など、汚染の兆候を探してください。汚染された潤滑剤は、ベアリング表面の摩耗と腐食を引き起こす可能性があります。
また、潤滑剤レベルを確認してください。レベルが低すぎる場合、十分な潤滑を提供しない可能性があり、摩擦と摩耗の増加につながります。一方、レベルが高すぎる場合、泡立ちやその他の問題を引き起こす可能性があります。ディップスティックまたはサイトガラスを使用して、潤滑剤レベルを確認できます。
振動分析
振動分析は、タービンシャフトベアリングの問題を検出するための強力なツールです。振動レベルとパターンを監視することにより、初期段階での不均衡、不整合、または負担などの問題を特定できます。
加速度計や速度センサーなど、さまざまな種類の振動センサーが利用できます。これらのセンサーは、ベアリングハウジングまたはタービンの他の重要な部分に設置できます。センサーによって収集されたデータは、特殊なソフトウェアを使用して分析して、異常な振動パターンを検出できます。
温度監視
タービンシャフトベアリングの温度を監視することも重要です。温度の上昇は、過度の摩擦、潤滑の不十分な損傷などの問題を示している可能性があります。熱電対や赤外線温度計などの温度センサーを使用して、ベアリングの温度を測定できます。
温度監視システムを設定して、温度変化を継続的に追跡します。温度が通常の動作範囲を超える場合、それは何かが間違っていることの兆候です。問題がより深刻な損害を引き起こす前に、問題を特定して修正するために即座に行動を起こす必要があります。
超音波検査
超音波検査は、タービンシャフトベアリングの内部欠陥を検出するために使用できる非破壊検査方法です。超音波はベアリングを通じて送信され、材料の欠陥または不連続性は波を反射または散乱させます。反射波を分析することにより、欠陥の位置とサイズを識別できます。
この方法は、目視検査中に見えない可能性のある亀裂、ボイド、またはその他の内部欠陥を検出するのに特に役立ちます。ただし、検査を実施するには、専門の機器と訓練を受けた人員が必要です。
渦電流テスト
渦電流テストは、検査に使用できるもう1つの非破壊検査方法です。ベアリングの周りに電磁場を生成することで機能します。亀裂やその他の欠陥によって引き起こされるものなど、ベアリング材料の電気伝導率または磁気特性の変化は、渦電流に影響を与えます。
渦電流の変化を測定することにより、欠陥の存在を検出できます。渦電流テストは高速で、多くのベアリングをすばやく検査するために使用できます。ただし、表面条件に対する感度や適切なキャリブレーションの必要性など、いくつかの制限があります。
磁気粒子検査
磁気粒子検査は、ほとんどのタービンシャフトベアリングなどの強磁性材料の表面および表面付近の欠陥を検出するために使用される方法です。磁場をベアリングに適用し、表面に磁気粒子を振りかけることが含まれます。粒子はあらゆる欠陥に引き付けられ、それらを見えるようにします。
この方法は比較的単純で安価ですが、強磁性材料でのみ使用できます。また、表面および表面近くの欠陥を検出することに限定されています。
結論
結論として、タービンシャフトベアリングにはいくつかの検査方法があります。それぞれの方法には独自の利点と制限があり、徹底的な検査を確実にするために方法の組み合わせを使用することが重要です。タービンシャフトベアリングを定期的に検査することにより、問題を早期に検出し、費用のかかる故障を防ぎ、タービンの寿命を延ばすことができます。

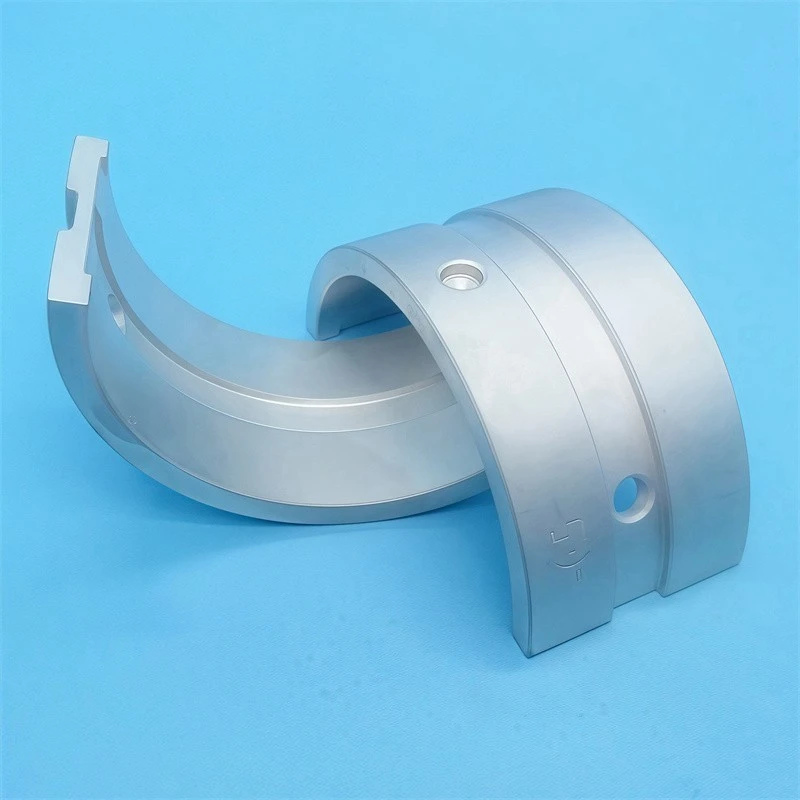

高品質の市場にいる場合タービンシェーフベアリング、コンプレッサーシャフトベアリングブッシュ、 またはポンプシャフトベアリングブッシュ、お気軽に連絡を取ることを躊躇しないでください。私たちはあなたにあなたのニーズに最適な製品とサポートを提供するためにここにいます。会話を始めて、タービンをスムーズに走らせるために協力する方法を見てみましょう。
参照
- Machinery's Handbook、第31版
- 回転機械のASME標準
- ベアリング検査とテストのためのISO標準
