ラビリンスシールは、回転シャフトに沿って、ガスや液体などの流体の漏れを防ぐために使用される機械装置です。それらは、流体の曲がりくねった経路を作成する一連の交互の溝と歯で構成され、流れに対する抵抗を増加させ、漏れ速度を減らします。これらのシールは、シンプルな設計、低コスト、信頼性の高いパフォーマンスにより、さまざまな業界で広く使用されています。地下用途では、ラビリンスシールの性能は、しばしば過酷な環境条件にさらされるため、特に重要です。
地下アプリケーションの動作条件
地下環境は、ラビリンスシールにとってユニークな一連の課題を提示しています。温度と湿度のレベルは、地下施設の深さと場所によって大きく異なります。たとえば、深い鉱山では、地熱熱のために温度が上昇する可能性がありますが、水の浸透の存在により高い湿度が一般的です。これらの条件は、シール成分の材料特性に影響を与え、熱膨張または腐食につながり、シーリング性能を損なう可能性があります。
塵や破片も地下用途でも一般的です。たとえば、マイニング操作は、シールに入り、摩耗を引き起こす可能性のある大量のダスト粒子を生成します。ほこりがシール歯とシャフトの間に蓄積すると、摩擦が増加し、早期の摩耗とシーリング効率が低下します。さらに、地下環境に化学物質と汚染物質の存在は、シール材料と反応し、時間の経過とともに分解を引き起こす可能性があります。
地下アプリケーションにおけるラビリンスシールのパフォーマンス特性
ラビリンスシールの主要なパフォーマンス指標の1つは、漏れ率です。地下用途では、貴重な液体の損失や有害物質の侵入を防ぐために、漏れ速度をできるだけ低く保つ必要があります。歯の数、溝の深さ、シールとシャフトの間のクリアランスを含む迷路シールの設計は、漏れ速度を決定する上で重要な役割を果たします。設計されたラビリンスシールは、曲がりくねった経路に沿って一連の圧力降下を作成することにより、漏れを効果的に減らすことができます。

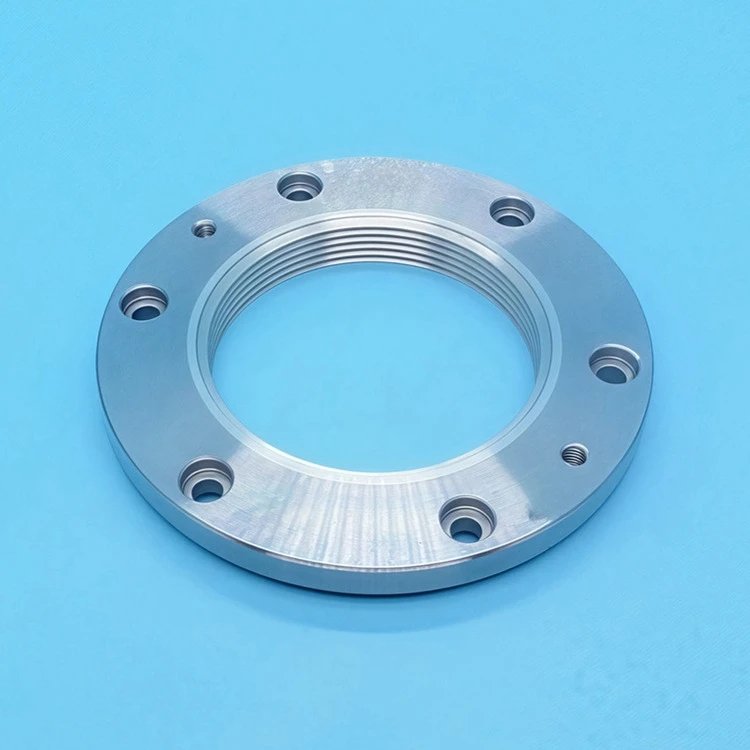

ラビリンスシールの耐久性も、地下用途で非常に重要です。シールは、耐摩耗性、腐食、熱サイクリングなどの過酷な環境条件に耐える必要があります。シール材料の選択は、耐久性を確保するために重要です。たとえば、Babbitt -Lided Sealsは、優れた摩擦と腐食 - 耐性特性により、地下用途でよく使用されます。私たちの会社は、さまざまなバビットを提供しています - 並んでいるシール、φ200バビット - 裏地付きシール、Babbitt-並んでいるステップシール、 そしてφ80バビット - 裏地付きシール、地下環境の厳しい要件を満たすように特別に設計されています。
シャフトの回転速度は、ラビリンスシールの性能に影響を与えるもう1つの要因です。地下機械では、シャフトは高速で動作し、遠心力を生成し、シールを通して流体流量を増加させることができます。適切に設計されたラビリンスシールは、シール歯と溝のジオメトリを最適化して遠心力の効果に対抗することにより、高い回転速度でもシーリング性能を維持できます。
地下アプリケーションの設計上の考慮事項
地下アプリケーション用のLabyrinthシールを設計するときは、いくつかの要因を考慮する必要があります。まず、シールジオメトリを最適化して、漏れ速度を最小限に抑える必要があります。これは、歯の数と溝の深さを増やし、シールとシャフトの間のクリアランスを減らすことで達成できます。ただし、これらの設計の変更は、過度の摩擦と摩耗を避ける必要性とバランスをとる必要があります。
材料の選択も重要な設計上の考慮事項です。前述のように、バビット - 裏地付きの材料は、摩擦摩擦と耐食性のためにしばしば好まれます。ステンレス鋼や炭素繊維複合材料などの他の材料も、アプリケーションの特定の要件に応じて使用できます。材料の選択は、温度、湿度、化学物質への曝露、耐摩耗性など、環境条件の包括的な分析に基づいている必要があります。
さらに、ラビリンスシールの設置とメンテナンスは、長期のパフォーマンスに非常に重要です。地下アプリケーションでは、検査とメンテナンスのためのシールへのアクセスが制限される場合があります。したがって、シールは簡単に設置および削除するように設計する必要があり、最小限のメンテナンスで動作できるはずです。定期的な検査とクリーニングは、ほこりの蓄積や摩耗などの潜在的な問題を特定し、シールの故障を防ぐために適切な措置を講じるのに役立ちます。
ケーススタディ
地下アプリケーションで迷宮シールがどのように機能するかについてのいくつかの実際の - 世界の例を見てみましょう。炭鉱では、空気の漏れを防ぐために、換気ファンに迷路のアザラシが使用されています。シールは、高レベルのほこりや石炭粒子、およびさまざまな温度と湿度の状態にさらされています。バビットの裏地付きラビリンスシールを使用することにより、鉱山は空気漏れ速度を大幅に低下させ、換気システムの効率を改善することができました。バビットの裏地の摩擦防止特性は、シール成分の摩耗も減らし、シールのサービス寿命を延ばしました。
地下の水処理施設では、水の漏れを防ぐために、ラビリンスシールがポンプに使用されています。シールは、水中の化学物質と汚染物質、ならびにポンプ動作によって生成される動的な力にさらされます。適切なシール材料を選択し、シール設計を最適化することにより、施設は低漏れ率とポンプの信頼できる動作を達成することができ、メンテナンスコストを削減し、水処理プロセスの全体的な効率を改善しました。
将来の傾向
技術が進むにつれて、地下用途向けの迷路シールの開発にはいくつかの傾向があります。 1つの傾向は、パフォーマンス特性が改善された高度な材料の使用です。たとえば、ナノコンポジット材料は、より良い耐摩耗性、耐食性、および機械的強度を提供する可能性のために調査されています。これらの材料は、厳しい地下環境での迷路シールの耐久性と性能をさらに高めることができます。
もう1つの傾向は、スマートセンサーテクノロジーのラビリンスシールへの統合です。センサーは、温度、圧力、漏れ速度など、シールの動作条件を監視するために使用できます。実際のタイムデータを収集することにより、オペレーターは潜在的な問題を早期に検出し、シールの故障を防ぐために積極的な措置を講じることができます。これは、地下アプリケーションのダウンタイムとメンテナンスコストを削減するのに役立ちます。
結論
ラビリンスシールは、液体の漏れを防ぎ、過酷な環境条件から機械を保護することにより、地下用途で重要な役割を果たします。漏れ速度、耐久性、摩耗および腐食に対する耐性の観点からのパフォーマンスは、地下装備の信頼できる動作に不可欠です。適切な設計、材料の選択、メンテナンスを通じて、ラビリンスシールは地下アプリケーションの厳しい要件を効果的に満たすことができます。
地下プロジェクトのために高品質の迷路シールを必要としている場合、当社はあなたの信頼できるパートナーです。私たちは、φ200バビット - 裏地付きシール、Babbitt-並んでいるステップシール、 そしてφ80バビット - 裏地付きシール、厳しい地下環境で優れたパフォーマンスを提供するように設計されています。あなたの特定の要件について話し合い、迷路のシールが地下事業の効率と信頼性をどのように高めることができるかを調べてください。
