機械工学の分野では、ベアリングはさまざまな機械のスムーズな動作を確保する上で重要な役割を果たします。入手可能なさまざまなタイプのベアリングの中でも、Babbitt フランジ付きベアリングは、そのユニークなデザインと優れた性能で際立っています。信頼されるサプライヤーとしてバビットフランジベアリングこれらのベアリングがどのように機能するのか、そしてなぜ多くの産業用途でベアリングが好まれるのかについての複雑な点を掘り下げることに興奮しています。
バビットベアリングを理解する
バビットフランジベアリングの動作メカニズムを探る前に、次の概念を理解することが重要です。バビットベアリング一般的に。バビットベアリングは、バビットメタルとして知られる柔らかい白い金属合金を軸受面として使用する滑り軸受の一種です。この合金は通常、錫、アンチモン、銅で構成されており、優れた耐摩擦特性、高い耐荷重能力、およびシャフト材料との良好な適合性を備えています。
バビット金属は通常、鋼や青銅などのより強力な裏材上に鋳造または接着されます。この組み合わせにより、ベアリングは高圧に耐えることができると同時に、シャフトが回転するための滑らかな表面を提供します。バビットメタルの柔らかい性質は、ベアリングに侵入する可能性のある異物を埋め込み、シャフトの損傷を防ぐのにも役立ちます。
バビットフランジベアリングの構造

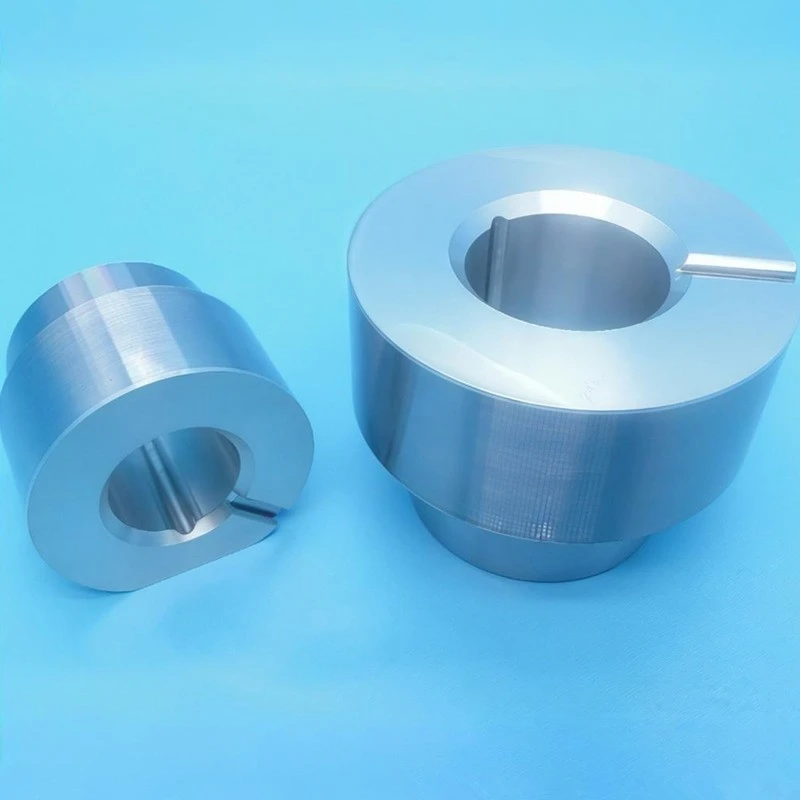

バビット フランジ ベアリングは、片側または両端にフランジまたはカラーを備えた特殊なタイプのバビット ベアリングです。フランジは複数の目的に役立ちます。まず、軸方向の位置と拘束を提供し、ベアリングがシャフトに沿って軸方向に移動するのを防ぎます。これは、シャフトを正確に位置決めする必要がある用途では特に重要です。第二に、フランジは潤滑剤の漏れを防ぎ、ベアリングへの汚染物質の侵入を防ぐシールとして機能します。
ベアリングはいくつかの主要なコンポーネントで構成されています。通常、外側のシェルはスチールのような強くて硬い素材で作られており、ベアリングの構造的サポートを提供します。シェルの内側には、座面を形成するバビット金属の層があります。フランジは外殻の一体部分であり、機械内の隣接するコンポーネントにぴったりとフィットするように設計されています。
バビットフランジベアリングの動作原理
潤滑
潤滑は、Babbitt フランジ付きベアリングの動作の基本的な側面です。通常はオイルまたはグリースである潤滑剤の薄い膜が、バビット金属表面と回転シャフトの間に導入されます。この潤滑膜はいくつかの重要な機能を果たします。
まず、シャフトと座面の間の摩擦が軽減されます。シャフトが回転すると、潤滑剤分子が 2 つの表面の間に分離を生じ、最小限の抵抗で相互に滑り抜けることができます。これにより、磨耗が軽減されるだけでなく、機械の効率も向上します。
第二に、潤滑剤はベアリングの動作中に発生する熱を放散するのに役立ちます。シャフトが回転すると摩擦により熱が発生し、この熱が除去されないとバビット金属が軟化したり、場合によっては溶けたりする可能性があります。潤滑剤は熱を吸収してベアリングから逃がし、安定した動作温度を維持します。
流体潤滑
Babbitt フランジ付きベアリングは、流体潤滑の原理に基づいて動作します。シャフトが回転し始めると、潤滑剤がシャフトと座面の間の狭い隙間に引き込まれます。シャフト速度が増加すると、潤滑剤が押し込まれてくさび形の膜になります。このフィルムは、ベアリングの負荷を支える流体力学的圧力を生成します。
潤滑膜内の圧力分布は均一ではありません。ウェッジの最も狭い部分で最も高く、エッジに向かって徐々に減少します。この圧力分布により、シャフトがベアリング面から確実に持ち上げられ、完全な膜潤滑状態が形成されます。この状態では、シャフトと軸受面は潤滑膜によって完全に分離されており、両者の間の接触は潤滑剤分子を介したもののみとなります。
耐荷重 - 耐荷重
Babbitt フランジ付きベアリングの耐荷重能力は、いくつかの要因によって決まります。バビット金属の硬度や降伏強度などの特性が重要な役割を果たします。より硬いバビット金属は、変形することなく高圧に耐えることができます。バビット層の厚さも耐荷重能力に影響します。層が厚いと荷重をより広い領域に分散でき、座面にかかる応力が軽減されます。
ベアリングとフランジのサイズと形状を含むベアリングの設計も、その耐荷重能力に影響します。適切に設計されたフランジは、軸方向の荷重を均等に分散し、局所的な応力集中を防ぎます。さらに、潤滑剤の膜の厚さと荷重を支える能力も重要です。より厚く安定した潤滑膜は、より高い負荷に耐えることができます。
バビットフランジベアリングの用途
Babbitt フランジ付きベアリングは、さまざまな産業用途で広く使用されています。発電産業では、蒸気タービン、発電機、水力発電タービンに使用されます。これらの用途では、機器の効率的かつ信頼性の高い動作を確保するために、高い耐荷重能力と優れた安定性を備えたベアリングが必要です。
海洋産業では、Babbitt フランジ付きベアリングは船舶のエンジン、プロペラ シャフト、その他の回転機械に使用されています。これらのベアリングは高荷重に耐え、耐腐食性を備えているため、過酷な海洋環境に適しています。
また、圧延機などの大規模製造装置でもよく使用され、重いロールをサポートし、スムーズで正確な動作を保証します。
バビットフランジベアリングの利点
Babbitt フランジベアリングの主な利点の 1 つは、優れた耐摩耗性です。柔らかいバビット金属表面は、シャフトの小さな位置ずれや表面の凹凸に適応し、早期摩耗のリスクを軽減します。これにより、ベアリングの耐用年数が長くなり、メンテナンスコストが削減されます。
もう1つの利点は、耐荷重能力が高いことです。強力な裏材とバビット金属層の組み合わせにより、これらのベアリングは重い荷重を支えることができ、頑丈な機械での使用に適しています。
フランジ付き設計により、軸方向の位置決めやシールなどの追加の利点が得られます。これにより、機械の設計が簡素化され、全体的な信頼性が向上します。
Babbitt フランジベアリングのメンテナンスと手入れ
Babbitt フランジベアリングの最適な性能と寿命を確保するには、適切なメンテナンスが不可欠です。摩耗、損傷、潤滑剤の汚染の兆候がないかどうかを確認するには、ベアリングを定期的に検査する必要があります。潤滑剤のレベルと品質を監視し、定期的に交換する必要があります。
バビットメタルに過度の摩耗の兆候が見られる場合は、ベアリングの再ライニングが必要になる場合があります。これには、摩耗したバビット層を除去し、新しいバビット層を適用することが含まれます。専門的な技術と設備を必要とする繊細なプロセスです。
ご購入・ご相談のお問い合わせ先
産業用途向けの高品質のバビット フランジ付きベアリングが必要な場合は、ぜひ当社までご連絡ください。当社の専門家チームは、当社の製品に関する詳細情報を提供し、特定のニーズに適したベアリングの選択を支援し、購入プロセス全体にわたる技術サポートを提供します。当社は、お客様の要件を満たし、機械のスムーズな動作を確保するための最良のソリューションを提供することに全力で取り組んでいます。
参考文献
- 「機械設計ハンドブック」、ロバート C. ジュビナルとカート M. マーシェク編集。この包括的なハンドブックは、ベアリングを含むさまざまな機械コンポーネントに関する深い知識を提供します。
- 『潤滑とトライボロジーのハンドブック』、第 1 巻: アプリケーションと設計、Bhushan Bharat 編集。潤滑原理と、さまざまなタイプのベアリングにおける潤滑原理の応用に関する詳細な情報を提供します。
- 業界をリードするバビットベアリングメーカーの技術文書。これらのベアリングの設計、操作、メンテナンスに関する実践的な洞察を提供します。
